Automatic measurement

About D.E.V.I.C.E.

Automatic measurement is a function in modern digital oscilloscopes which allows measuring different types of values automatically: in amplitude and time domains.

There are the following values: Vpp, Vmax, Vmin, Vtop, Vbase, Vamp, Mean, Crms, Overshoot, Preshoot, Frequency, Period, Rise Time, Fall Time, Delay A→B, Delay A→B¯, +D Width (+Wid), -D Widh (-Wid), +Duty, -Duty etc.

Signal parameters for automatic measurements are shown in the pictures below:

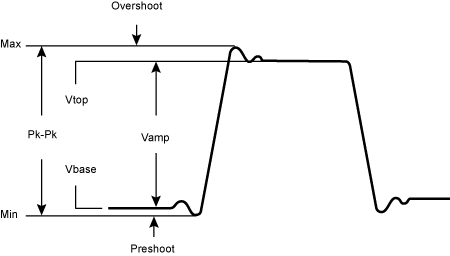

automatic measurement in the amplitude domain
automatic measurement in the amplitude domain

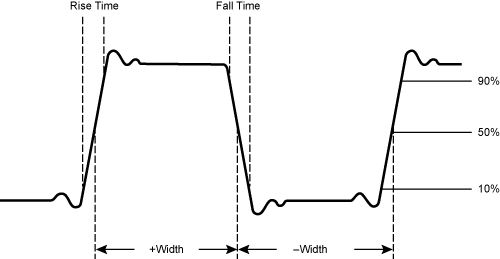

automatic measurement in the time domain
automatic measurement in the time domain

La medición automática es una función de los osciloscopios digitales modernos que permite medir diferentes tipos de valores automáticamente: en los dominios de amplitud y tiempo.

Existen los siguientes valores: Vpp, Vmax, Vmin, Vtop, Vbase, Vamp, Mean, Crms, Overshoot, Preshoot, Frequency, Period, Rise Time, Fall Time, Delay A→B, Delay A→B¯, +D Width (+Wid), -D Widh (-Wid), +Duty, -Duty etc.

Los parámetros de la señal para las mediciones automáticas se muestran en las siguientes imágenes:

medición automática en el dominio de la amplitud
medición automática en el dominio de la amplitud

automatic measurement in the time domain
medición automática en el dominio del tiempo
